В сложных системах электроснабжения, особенно на крупных зданиях, промышленных объектах или в протяжённых сооружениях, электрическая сеть строится по иерархическому принципу. Электроэнергия проходит несколько этапов, прежде чем дойти до конечного потребителя.
На этом пути выделяют не только главные и конечные, но и промежуточные распределительные щиты — важные звенья, которые обеспечивают гибкость, надёжность и удобство управления питанием на среднем уровне.
Роль в структуре электросети
Промежуточные распределительные щиты устанавливаются между главным распределительным щитом (ГРЩ) и щитами конечного распределения. Их задача — принять питание от центрального узла и перераспределить его по отдельным зонам, этажам, помещениям или группам оборудования. Например, в многоэтажном здании ГРЩ может находиться в подвале, а промежуточные щиты — на каждом этаже. Оттуда уже идут линии к квартирным или комнатным щитам.
Такое построение позволяет снизить нагрузку на главный щит, уменьшить длину кабельных трасс и повысить ремонтопригодность системы. Если на одном этаже возникает неисправность, она локализуется промежуточным щитом, и остальные части здания продолжают работать. Это особенно важно для объектов, где перебои в электроснабжении недопустимы — больниц, школ, торговых центров, офисных комплексов.
Конструкция и оборудование

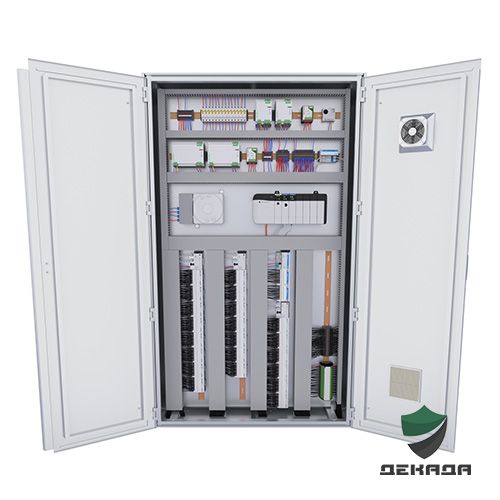

Промежуточные щиты изготавливаются в виде металлических или прочных пластиковых шкафов, рассчитанных на длительную эксплуатацию в условиях технических помещений. Они могут быть настенными или напольными, в зависимости от мощности и количества линий. Внутри на DIN-рейках размещаются автоматические выключатели: вводной — от главного щита, и несколько выходных — для питания подчинённых щитов или крупных потребителей (лифты, насосы, вентиляция, освещение лестничных клеток).
Часто такие щиты оснащаются шинами нулевого и защитного проводников, устройствами защиты от импульсных перенапряжений и при необходимости — счётчиками для учёта энергии по зонам. В промышленности могут устанавливаться реле контроля напряжения, устройства автоматического ввода резерва (АВР) или элементы систем диспетчеризации.
Преимущества применения
Одно из главных достоинств промежуточных щитов — децентрализация управления. Вместо того чтобы тянуть длинные кабели от центрального щита к каждому потребителю, энергия распределяется ступенчато. Это снижает потери в проводах, упрощает монтаж и делает систему более устойчивой к перегрузкам.
Кроме того, такие щиты повышают безопасность. Каждый из них защищён собственными автоматами, что позволяет точно локализовать аварию. При необходимости можно отключить только одну зону, не нарушая работу всего объекта. Это также упрощает обслуживание: электрик может работать на этаже, не затрагивая соседние участки.
Где используются
Промежуточные щиты находят широкое применение в:
— жилых и административных зданиях высотой от трёх этажей и выше,
— производственных цехах с разветвлённой сетью,
— торговых и бизнес-центрах,
— школах, больницах, гостиницах,
— тоннелях, метрополитенах, аэропортах — где электроснабжение должно быть надёжным и дробным.
Итог
Промежуточные распределительные щиты — это не просто дополнительные шкафы, а необходимый элемент современной электрической инфраструктуры. Они обеспечивают рациональное распределение нагрузки, повышают надёжность системы и упрощают её эксплуатацию. Благодаря им электроснабжение становится гибким, безопасным и адаптированным к реальным условиям эксплуатации. В сложных объектах их роль трудно переоценить — они становятся опорными точками, связывающими центральное электропитание с конечными потребителями.
